Dronemapping

“Dronemapping“ oder Vermessung mit Drohnen ist eine Technik, bei der mit photogrammetrischen Verfahren aus Fotos, die mit einer Drohne aufgenommen wurden, 3D-Punktwolken, 3D-Modelle und hochauflösende Orthophotos zu berechnen.

Die Daten können dann zur Berechnung von digitalen Geländemodellen, Höhenlinien oder für die Massenermittlung verwendet werden.

Einsatzbereiche können z.B. sein:

  • Dokumentation von Bodengewinnungsanlagen (Kies-, Sand-, Tongruben, Steinbrüche),
  • Dokumentation von Deponien und Verfüllungsbereichen,
  • Soll-Ist-Vergleiche bei Erdbaumaßnahmen,
  • Dokumentation des Baufortschrittes bei Infrastruktur- oder größeren Hochbaumaßnahmen.

Der Ablauf sieht dabei folgendermaßen aus:

  • Flugplanung mit speziellen App´s, die in Abhängigkeit von Flughöhe, gewünschter Überlappungen der Fotos (ca. 80% in Flugrichtung und seitlich) den Flugpfad berechnen.
  • Markierung von Kontrollpunkten am Boden, die mittels GNSS-Geräten eingemessen werden und für die Georeferenzierung der Ergebnisse verwendet werden.
  • Übertragung des Flugplanes auf die Drohne, die diesen in der Regel autonom abfliegt und ebenso automatisch die Fotos erstellt.
  • Auswertung der Fotos mit Hilfe von Photogrammetrie - Software.
  • Georeferenzierung der Ergebnisse in der Photogrammetrie -Software.
  • Filtern von Bodenpunkten für die Erstellung von digitalen Geländemodellen.
  • Ausgabe von Punktwolken, digitalem Orthophoto, 3D-Modellen (3D-Mesh)

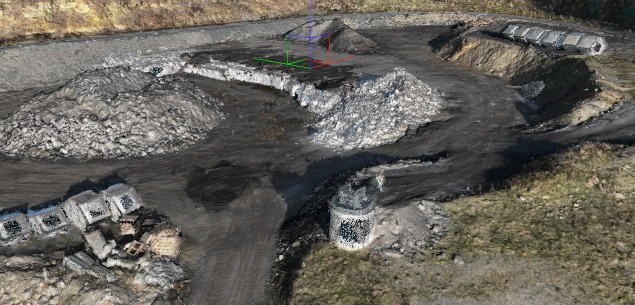

Punktwolke Deponie

Wir können für Sie auch die weitere Verarbeitung der generierten Daten zu CAD-Plänen übernehmen, z.B:

  • Lagepläne mit hinterlegtem Orthophoto,
  • Darstellung des Geländemodells mit Höhenlinie,
  • Eintragung der wesentlichen Infrastruktur, wie Straßenränder, Schachtdeckel, Straßeneinläufe usw.

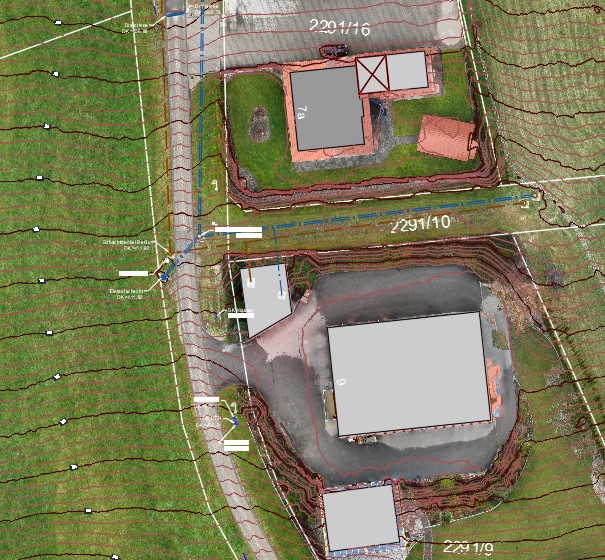

Lageplan mit Orthophoto
Lageplan mit Orthophoto

Hierfür verwendetes Equipment:

Drohne:

  • DJI Mavic 3 Enterprise mit RTK- Modul
    mit Weitwinkel und Zoomkamera und Positionsgenauigkeit im cm Bereich durch RTK-Modul mit Nutzung eines Korrekturdatendienstes
  • Dji Phantom 4 Pro V2

GNNS-Receiver:

  • Emlid Reach RS2
  • Emlid Reach RS+
  • Emlid Flow Vermessungsapp

Software:

  • 3Dsurvey
  • AutoCAD
  • Autodesk Civil 3D
  • Autodesk ReCap
